Scheda programma KAVAN ESC KAV32.42015 219731

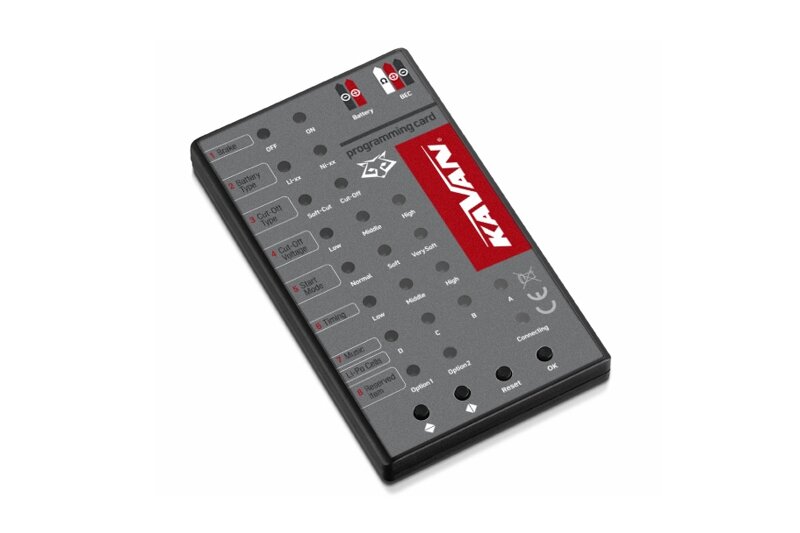

La scheda di programmazione per gli ESC di volo KAVAN R (compatibile anche con gli ESC RAY G2) consente una programmazione semplice e veloce degli ESC, sia a casa "sulla scrivania" che in aeroporto. L'ESC è collegato tramite un cavo servo, la cui presa si trova sulla parte superiore della scheda. L'alimentazione della scheda è fornita dallo stabilizzatore BEC dell'ESC KAVAN R.

ATTENZIONE: la scheda di programmazione LED KAVAN R non può essere utilizzata per programmare gli ESC RAY di prima generazione e la scheda di programmazione RAY di prima generazione non può essere utilizzata per programmare gli ESC KAVAN R.

Gli ESC KAVAN R possono essere programmati nel modello con l'elica montata. Tuttavia, per motivi di sicurezza, consigliamo comunque di rimuovere l'elica durante la programmazione: ciò eviterà possibili incidenti in caso di omissione o errore dell'operatore.

I quattro pulsanti nella parte inferiore della scheda servono per la programmazione. Utilizzateli per selezionare le funzioni di programmazione da impostare e per impostarne il valore, indicato dal LED corrispondente. Il pulsante "OK" conferma la modifica e la invia all'ESC, mentre il pulsante "Reset" serve per cancellare tutte le impostazioni e ripristinare i valori predefiniti di fabbrica. Lo stato della comunicazione con l'ESC è indicato dal LED "Connecting".

Programmazione: scollegare il cavo del servo ESC dal ricevitore e collegarlo alla presa in alto a destra della scheda contrassegnata con "BEC". Collegare la batteria di azionamento all'ESC; i LED sulla scheda si accenderanno per mostrare i valori di riferimento correnti per ciascuna funzione. E il gioco è fatto!

L'elenco delle funzioni e dei valori regolabili è riportato sull'etichetta della scheda, una descrizione dettagliata delle funzioni è riportata nei manuali forniti con gli ESC KAVAN R.

Tensione di alimentazione [V]: 4,8 - 6 ; Lunghezza [mm]: 92 ; Larghezza [mm]: 52 ; Altezza [mm]: 6 ; Peso [g]: 26
